Felszíni kutató fúrótorony CDC-6 Költséghatékony N méret: 1600 m

CDC-6 Plus felületi magfúró berendezés

A CDC-6 felületi magfúró berendezés egy nagyon klasszikus fúróberendezés gyémánt magfúráshoz. Kompakt kialakítás, kiforrott technológia, az NQ mérethez, a fúrási kapacitás 1600 m, sínre szerelt, még akkor is, ha a munkaterület távoli, a CDC-6-unkban mindig megbízhatunk.

Jellemzők

· Dump mast -- creates a stable working platform and lowers the working height dramatically.

· New Telescope mast -- Easy setup and capable of 6m rod pulls while being compact size for transportation.

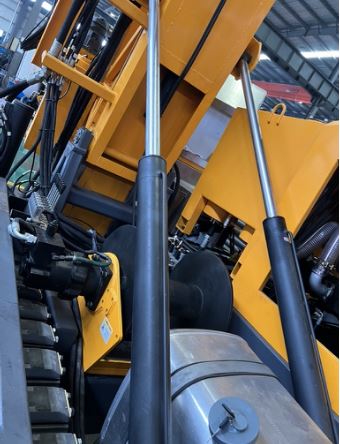

· Hydraulic leveling jacks and mast raising cylinders -- make the rig easy to set up.

· Self-designed chuck and rotation unit with rich experience --offers high expectation for performance and reliability.

· Hydraulic rod holder – provides fast action of rod clamping,improved reliability and reduced service need.

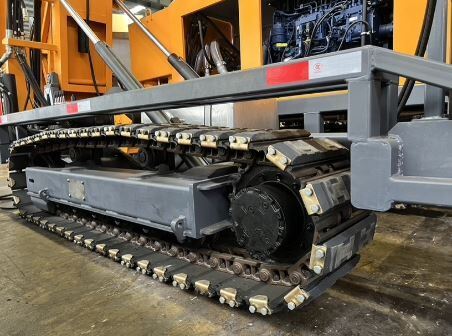

· Radio control crawler track is an option – Enhanced mobility and safety.

Fúrási kapacitás

BMérete 2050 m

NMérete 1650 m

HMérete 1350 m

PMérete 950 m

A mélység a függőleges lyukon alapul

Fő emelő

Egysoros kapacitás: csupasz dob 120 kN

Vonalsebesség: Csupasz dob 0-65 m/perc

Kábel mérete: 40 mx 20-22 mm

Vezetékes

Kapacitás: 2200 m 6 mm WL

1000 m 8 mm WL

Vonalhúzás: csupasz dob: 15 kN

Vonalsebesség: csupasz dob 114 m/perc

teljes dob 300 m/perc

Árboc és adagolórendszer

Árboc magasság: 9,5 m

Előtolási út: 3700 mm

Előtolási sebességek: gyors és lassú, változtatható vezérlés

Tolóerő: 9 tonna

Húzás: 25 tonna

Fúrási szög: 45-90 fok
Rúdhúzó hossza: 3 m vagy 6 m

Tápegység

Gyártó: Weichai Kína

Modell: WP6G240E330 (EU Stage IIIA)

Űrtartalom: 6,7 liter 6 cil.

Teljesítmény: 176 kW

Fordulatszám: 2200

Motor típusa: turbófeltöltős dízel, vízhűtéses

Elektromos rendszer: DC 24 V (generátor 24 V, 95 Amp)

Hidraulikus rendszer

Primary pump: 31 MPa – 280 l/min

Secondary pump: 30 MPa – 130 l/min

Auxiliary pump: 30 MPa – 130 l/min

Hidraulika olajhűtés: levegő

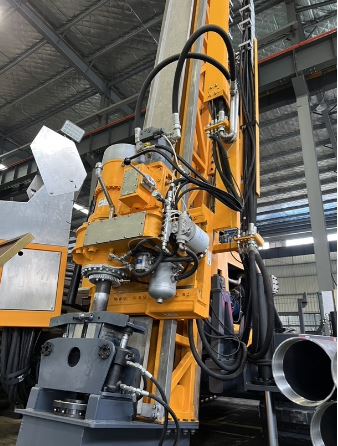

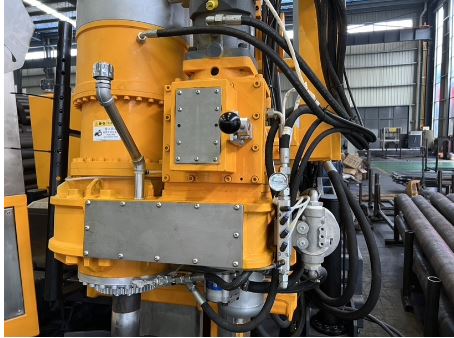

Fúrófej és orsó fordulatszám

Teljesítmény: Két{0}}sebességes hidraulikus motor

Sebesség/hátramenet 3

Fokozatmentes váltás: 0-1250 RPM

Tartó átmérője 121 mm

Nyomaték: Max 6200 Nm

Maximális emelőképesség 235 kN

Maximális adagolási teljesítmény 80 kN

Fejnyitó 600 mm

Lábbilincs

Tartási tartomány: 55,5-118 mm

Through hole: Ф165 mm

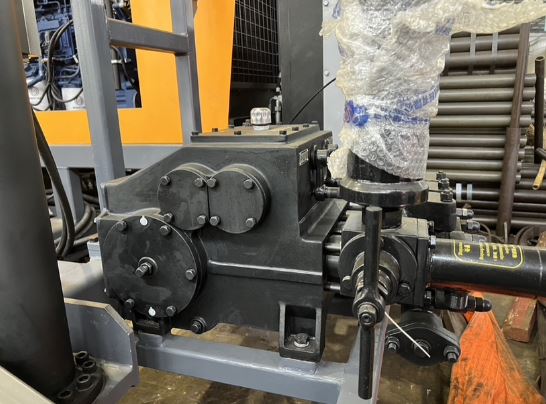

Sárszivattyú

Kimeneti mennyiség: 250 L/perc

Kisülési nyomás: 8.{1}} Mpa

Súly

Keréktípus: 8500 kg

Lánctalpas: 10500 kg

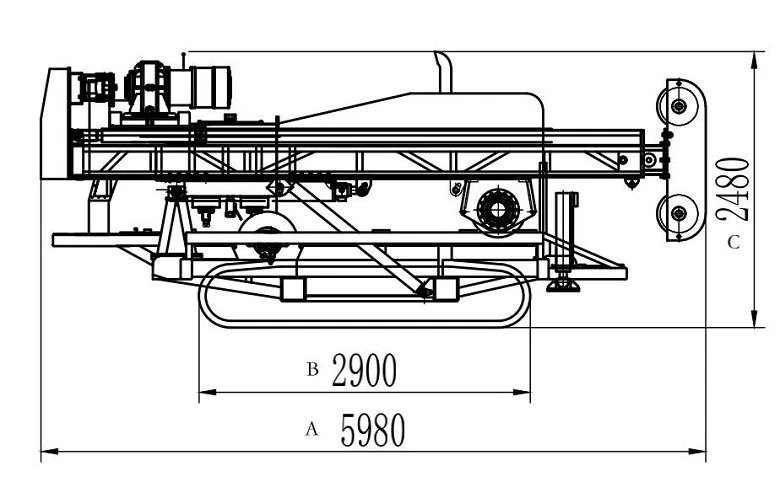

Méretek (szállítás/munkahely)

A: 5980 mm

B: 2900 mm

C: 2480 mm

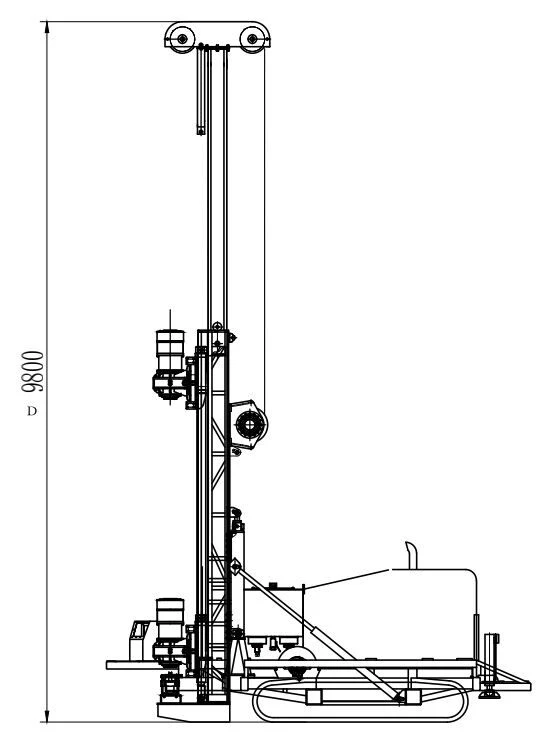

D: 9800 mm

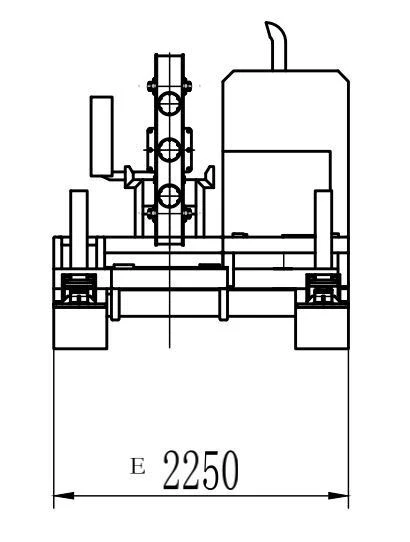

E: 2250 mm

Minden súly és méret hozzávetőleges, és változhat
