Felületi gyémánt magfúró SX6DH NQ 1600m

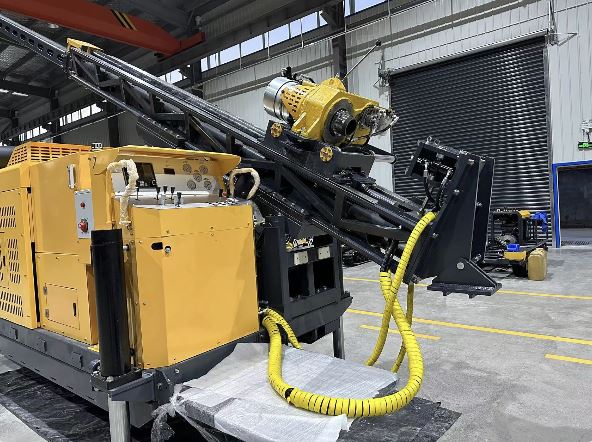

SX16DH felületi gyémánt magfúró berendezés

Az SX16DH Surface magfúrógépet különféle fúrási műveletekhez tervezték, hosszú-tüzelésű közvetlen előtolási rendszerrel, alacsony-kibocsátású T3-as motorral és erős főcsörlővel. Kategóriájában az egyik legproduktívabb mély-lyukfúrónak tekinthető, amely magas-megbízhatóságot és termelékenységet kínál.

A bizonyított kapacitást a korszerűsített tápegység és hidraulikarendszer, valamint az emelőberendezések és a gépészeti szerkezetek adják.

A szemétlerakás, a hidraulikus szintező emelők és az összecsukható árboc az SX16DH gyors beállítását teszik lehetővé. Az opcionális rádióvezérlésű lánctalpas lánctalpas lehetővé teszi, hogy a vetőgép könnyen manőverezzen a helyszínen, és biztonságos távolságban tartja a kezelőt. A szabványos biztonsági burkolatok és az E-stop gombok felhasználóbaráttá és biztonságossá teszik a berendezést-.

Jellemzők

· Dömpingárboc -- stabil munkaállványt hoz létre, és drámaian csökkenti a munkamagasságot.

· Új teleszkópos árboc -- Könnyű beállítás és 6 méteres rúdhúzásra képes, miközben kompakt méret a szállításhoz.

· Hidraulikus szintező emelők és árbocemelő hengerek – megkönnyítik a szerelék beállítását.

· Christensen tokmány és forgó egység -- magas elvárásokat támaszt a teljesítmény és a megbízhatóság tekintetében.

· Hidraulikus rúdtartó – gyors rúdszorítást tesz lehetővé, kombinálva az LF90D jó tulajdonságait, javítja a megbízhatóságot és csökkenti a szervizigényt.

· Rádióvezérlésű lánctalpas – fokozott mobilitás és biztonság.

Fúrási kapacitás

Bvezetékes 2000m

Nvezetékes 1600 m

Hvezetékes 1050 m

Pvezetékes 700 m

* A mélység a függőleges furattól és a normál alkalmazástól függ *

Fő emelő

Egysoros kapacitás: 120 kN csupasz dob

Vonalsebesség: Csupasz dob 40 m/perc

Kábel mérete: 35 mx 16 mm

WireLine

Kapacitás: 2000 m / 6 mm ; WL1500 m / 7 mm WL

Vonalhúzás: csupasz dob: 11,9 kN

Teljes dob: 3,0 kN

Vonalsebesség: csupasz dob 114 m/perc

Teljes dob 453 m/perc

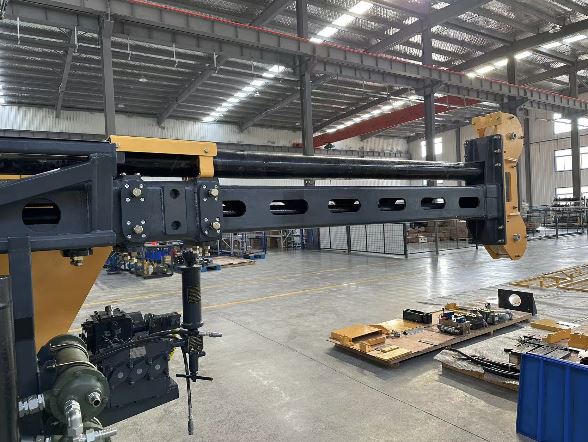

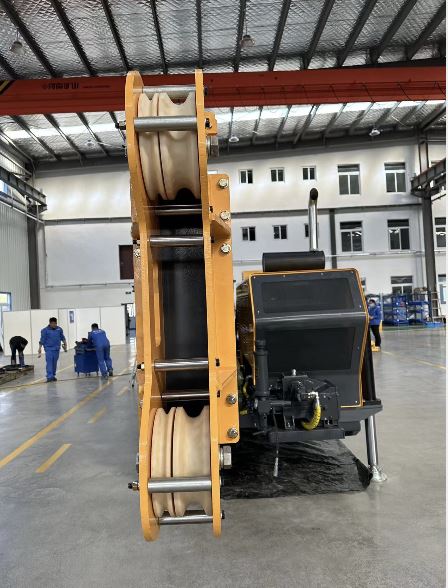

Árboc és adagolórendszer

Előtolási út: 3,5 m

Előtolási sebességek: gyors és lassú, változtatható vezérlés

Tolóerő: 59,6 kN

Húzás: 138 kN

Fúrási szög: 45-90 fok
Rúdhúzás hossza: 6,09 m

Hajtómű

Gyártó: Cummins

Modell: QSB8.3 Tier III

Űrtartalom: 6,7 liter 6 cil.

Teljesítmény: 180 kW (241 LE)

Fordulatszám: 2200

Motor típusa: turbófeltöltős dízel, vízhűtéses

Elektromos rendszer: 24 V (generátor 24 V, 95 Amp)

Hidraulikus rendszer:

Elsődleges szivattyú: 28 MPa – 280 l/perc

Másodlagos szivattyú: 20 MPa – 170 l/perc

Segédszivattyú: 21,5 MPa – 55 l/perc

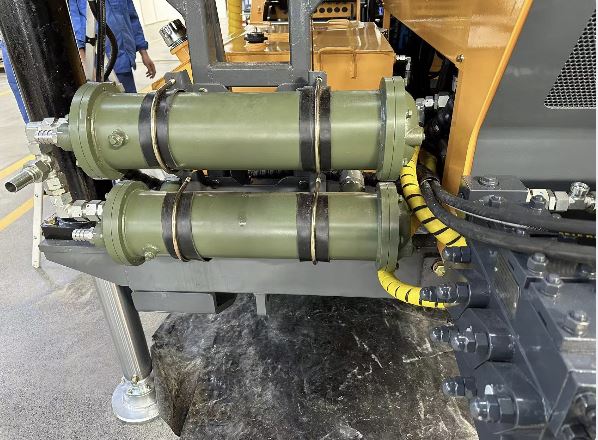

Hidraulika olajhűtés: levegő (vízhűtés kiegészítőként)

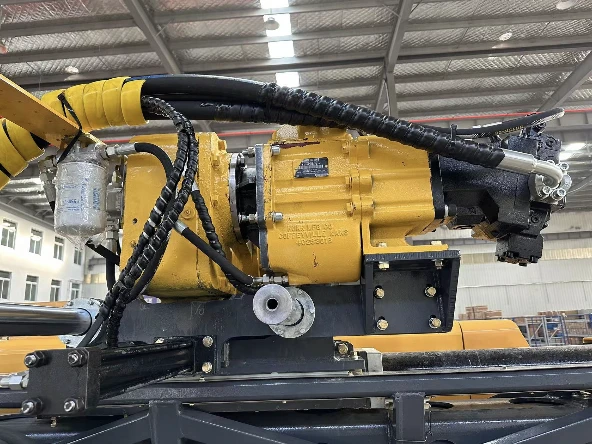

Fúrófej és orsó fordulatszám

Teljesítmény: hidraulikus motor, változó

Sebesség/hátramenet 4

Végső hajtás: Csendes lánchajtás, 2:5 arány

Orsó 117 mm (ID)

Orsó fordulatszám: 117-1300 ford./perc

Nyomaték: Max 5113 Nm

Fej: Lendüljön el (opcionális oldaltoláshoz)

Feltérképező opció

Vezérlés módja Rádiós távirányító

Sebesség Max sebesség 3 km/h

Síntípus Nehéz teherbírású, 300 mm-es síncipő

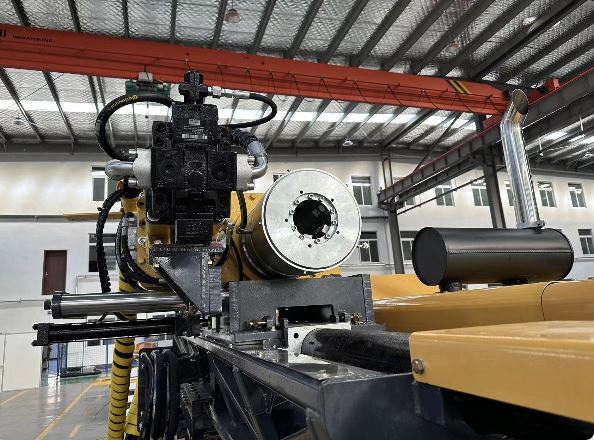

Chuck Assembly

Típus: Hidraulikus nyitott, rugós zárt

Max belső átmérő: 117 mm

Terhelhetőség: 18 143 kg

Rúdtartó

Típus: Hidraulikus nyitott, gázrugó zárt

Max belső átmérő: 210 mm

Terhelhetőség: 15 000 kg

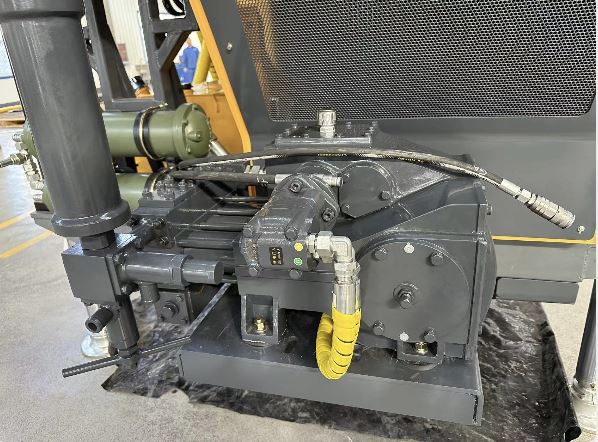

Sárszivattyú:

Hasonló FMC 1122 BCD

180L/m

Fúróalap támasztékok

Utánfutó szerelvény 4 x 770 mm-es kerekek

Támogatás: 4 hidraulikus emelő

Párna átmérő: 200 / 230 mm

Menethossz: 550 mm

Súly

Keréktípus: 7000 kg (DH-hoz nem elérhető)

Lánctalpas 9500 kg

Méretek (szállítás/munkahely)

A: 5150 mm

B : 2700 mm

C : 2340 mm

M: 9650 mm

További hírekért lépjen kapcsolatba értékesítési mérnökünkkel
